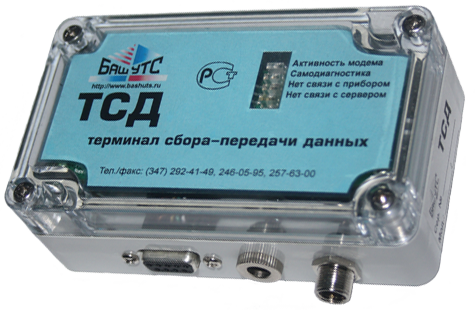

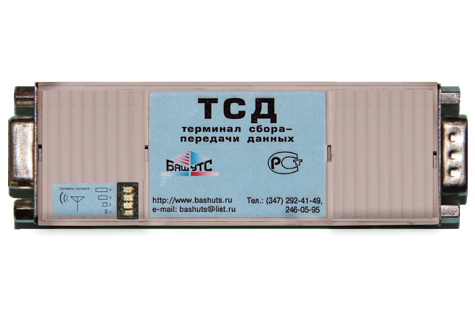

Терминал сбора передачи данных(ТСД)

Данная модель прибора работает с любым из поддерживаемых типов приборов учета, автоматически распознавая прибор. На данный момент это ТЭМ-104, ТЭМ-106, ВКТ-7, ИМ2300, Aswega SA94/1, Aswega SA 94/2, Меркурий 230, СПТ 941, СПТ 941-10, ВЗЛЕТ ТСРВ-034, ВЗЛЕТ ТСРВ-026, АКСИОН СР-01.16, Термотроник ТВ-7, Энергомера СЕ-301. По другим типам приборов учета обращаться в службу технической поддержки.

ВНИМАНИЕ! Перед установкой ТСД обратите внимание на настройки канала связи приборов учета. (см. пункт 7)

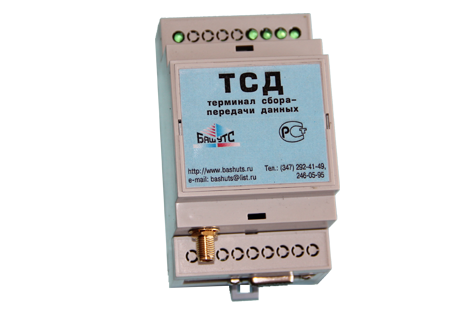

Порядок установки ТСД-128 Д:

1. Разместить ТСД рядом с прибором, подключить интерфейсный разъем к ТСД (для приборов учета ТЭМ), либо соединить приборы через переходник (для приборов учета ВКТ, ИМ). Если используется подключение через интерфейс RS485, убедиться в правильном подключении к клеммам A, B и GND.
2. Пропустить шнур GSM-антенны внутрь короба, где установлены приборы, подключить штекер к ТСД.
3. Подключить штекер  блока питания к ТСД. Подключить  блок питания к сети 220 V.
4. Наблюдая за индикацией ТСД, убедиться, что терминал вышел в штатный режим.
5. По окончанию монтажа произвести процедуру регистрации нового прибора на сервере Поставщика. (см. пункт "Регистрация терминала на сервере" ).

Индикация ТСД-128 Д при подключении:

1. После подачи питания на ТСД поочередно вспыхивают и гаснут верхние индикаторы.  Затем они вспыхивают одновременно и гаснут. Вместе с этим начинает мигать индикатор «модем».  Это говорит о начале работы прибора.
2. После регистрации в сети GSM индикатор «модем» вспыхивает  с частотой раз в 3 секунды.  Индикаторы сверху показывают уровень GSM сигнала в течение 7 секунд. Чем больше индикаторов одновременно загорается, тем выше  качество сигнала. Если не горит ни один индикатор уровня сигнала, необходимо переместить антенну в другое место.
3. После того, как индикаторы гаснут, начинается процедура подключения к серверу и распознавания типа вычислителя. При успешном обнаружении  вычислителя ТСД вспыхивает всеми верхними индикаторами 3 раза и начинает отправку первых данных.

При этом индикаторы должны быть погашены. Если ошибок не возникло, в течение 5 минут индикаторы отобразят уровень сигнала постоянным свечением, который будет обновляться раз в 5 минут.

Регистрация терминала на сервере.

ТСД является одним из компонентов Информационной системы учета параметров энергопотребления (ИСУРПЭ). Для того, чтобы иметь полноценно работающий терминал необходимо провести процедуру регистрации. Регистрация производится только после установки ТСД на объекте и подключении его к приборам учета. Для этого необходимо связаться по телефону или иным способом со службой технической поддержки сервера Поставщика и сообщить следующую информацию:

1a. Если у вас еще нет логина и пароля на доступ к клиентскому ПО системы ИСУРПЭ:

1) Данные обслуживающей организации прибора учета:

• реквизиты организации (наименование, юр. и физ. адрес, ИНН, КПП, телефон и e-mail)
• данные по контактному лицу

2) Данные организации, купившей ТСД;

1b. Если у вас уже есть логин и пароль на доступ к клиентскому ПО системы ИСУРПЭ:

1) Логин

2) Наименование обслуживающей организации прибора учета

2. Данные терминала:

1) Номер ТСД

2) Адрес установки (населенный пункт, район, улица, номер дома и номер узла, если имеется)

3) Тип прибора учета.
