Структура программного комплекса «Удаленный диспетчер» и функции его подсистем:
- Программная подсистема приема и первичной обработки данных (ПП ППО) с подключаемого оборудования. Осуществляет прием данных с контроллеров и их верификацию.
- Программная подсистема приема и первичной обработки данных (ПП ППО) с подключаемого оборудования. Осуществляет прием данных с контроллеров и их верификацию.
- Программная подсистема анализа данных. (ПП АД) Осуществляет анализ сохраненных данных за заданный период и принимает решение о работе подсистемы искусственного интеллекта либо подсистемы оперативного информирования.
- Программная подсистема базы данных. (ПП БД) Осуществляет хранение полученных данных.
- Программная подсистема искусственного интеллекта. (ПП ИИ) Осуществляет функцию самообучения на основе исторических данных, работает без заранее заданного алгоритма. Результатом работы подсистемы является подбор оптимальных коэффициентов ПИД-регулирования для подключенных контроллеров. Работа подсистемы должна привести к заданию температуры и экономии тепловой энергии, которые были бы сопоставимы как минимум с постоянным ручным регулированием человеком-оператором. На этапе обучения ПП ИИ работает в режиме поддержки принятия решений оператором. На этапе внедрения принимается решение об автоматическом регулировании настройками ПИД-регулятора через ПП ИИ.
- Программная подсистема управления. (ПП У) Задание управляющих воздействий на подключенные контроллеры: коэффициенты ПИД-регулирования, управляющие воздействия на насосы, электронные шайбы, элеваторные узлы.
- Программная подсистема визуализации и управления оператором (ПП ВУО), обладающая следующими функциями:
А) Автоматизированное рабочее место с разграничением прав доступа (диспетчер, инженер, житель) к текущим и историческим показаниям всех сохраненных в базе данных значений в виде таблиц и графиков.
Б) Отображение объектов на карте, с указанием наименования объекта и отображением выбранных параметров. Состояние объекта отображается на карте цветом (Нормальное состояние, Ошибка, Авария);
В) Удаленное управление с разграничением прав доступа (диспетчер, инженер) параметрами работы подключенного оборудования
- Программная подсистема оперативного информирования (ПП ОИ).
- Программная подсистема резервного копирования (ПП РК). Осуществляет резервное копирование базы данных
- Программная подсистема внешнего API (ПП API) для связи с другими системами – ГИС ЖКХ и т. п.
В программном комплексе «Удаленный диспетчер» предусмотрены следующие функции:
В программном комплексе «Удаленный диспетчер» предусмотрены следующие функции:

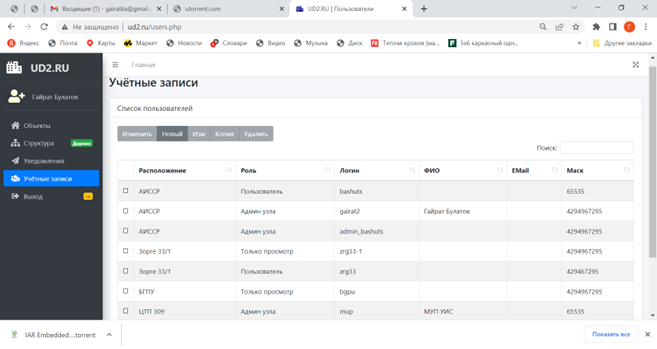

- Разграничение прав пользователей.
- Root (Для разработчика)
- Администратор системы (Область видимости и управления – все разделы)
- Администратор узла (Видит и управляет только объекты, находящиеся в его подчинении)
- Пользователь (Видит и управляет только своими объектами)
- Только просмотр (Видит только свои объекты без возможности управления).
Создание и просмотр иерархической структуры объектов.

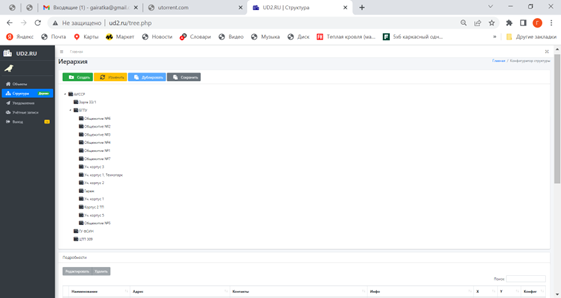

На рисунке 1.2 показана структура объектов АИССР по состоянию на 04.03.2023г. В данном окне реализован функционал создания, изменения, дублирования объектов.
Окно «Объекты».

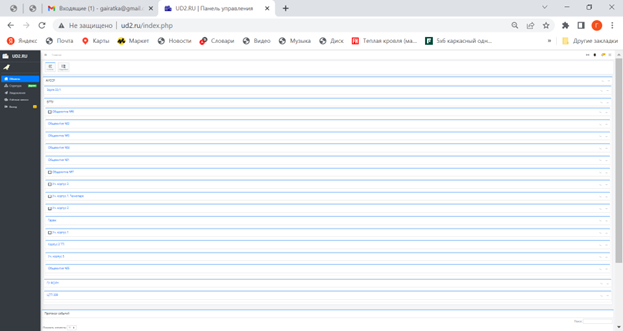

В данном окне показывает список объектов с отображением их технического состояния (синий – норма, красный – отклонение от заданных параметров, серый – не на связи). На рисунке 1.3 отображается окно «Объекты» АИССР по состоянию на 04.03.2023.

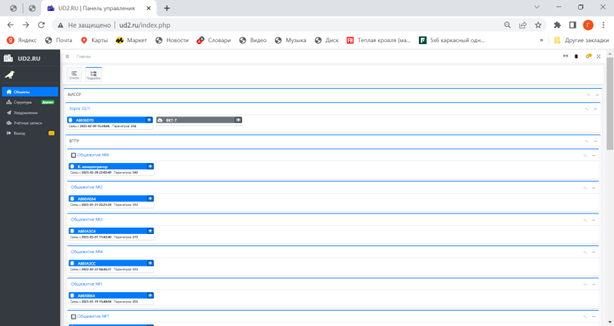

Можно выбрать вид просмотра – списком или подробное отображение, с отображением основных параметров объекта. (Рисунок 1.4)

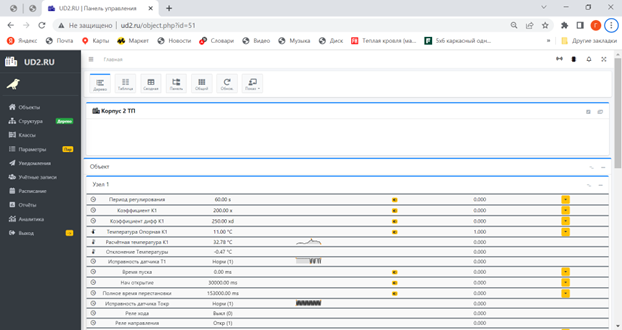

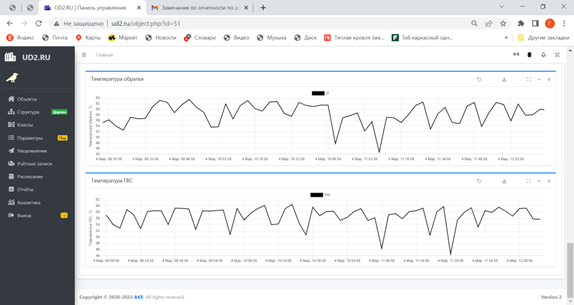

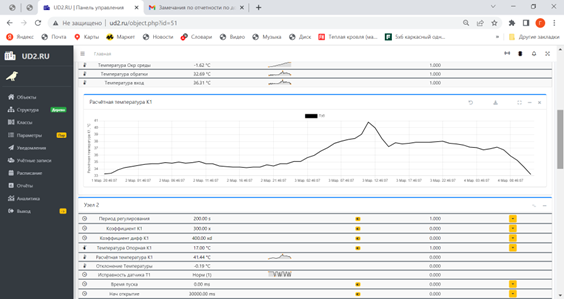

По каждому параметру можно сделать выгрузку табличных значений, либо просмотреть график изменения одного, либо нескольких выбранных параметров за любой период работы системы. (см. Рисунок 1.6., Рисунок 1.7.)
Данные графики отображают только кратковременное изменения и читаются напрямую с подключенного контроллера (250 измерений). Предназначение этих графиков – оперативный контроль последних изменений на объекте. Исторические данные можно выгрузить во вкладке «Отчеты».
